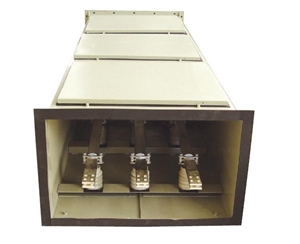

共箱母線槽是一種廣泛應用于建筑、工業和商業領域的電線電纜系統，它將電線電纜集中管理，并實現電力傳輸和分配的功能。共箱母線槽的施工要點主要包括以下幾個方面：
一、施工準備
材料檢查：嚴格檢查母線槽及其配件的質量，確保母線槽外殼完好無損，型號和規格滿足設計要求，配件搭配正確且數量充足。
絕緣測試：使用兆歐表（如500V或1000V兆歐表）測量母線槽相間、相間與中性行間、PE行間、相間及外殼間的絕緣電阻值，確保不小于20MΩ。
材料檢查：嚴格檢查母線槽及其配件的質量，確保母線槽外殼完好無損，型號和規格滿足設計要求，配件搭配正確且數量充足。
絕緣測試：使用兆歐表（如500V或1000V兆歐表）測量母線槽相間、相間與中性行間、PE行間、相間及外殼間的絕緣電阻值，確保不小于20MΩ。
二、測量定位與支吊架安裝
測量定位：根據施工圖和實際工程情況，確定母線槽的安裝高度和路徑，盡量在一條直線上鋪短路徑，并避免與大口徑管道和電纜橋架的安裝位置沖突。
支吊架制作與安裝：
安裝支架為熱浸鍍鋅（鍍鋅厚度≥12μm）型材，用不低于50x50x5mm角鋼或不低于10號槽鋼制做。
每節母線槽安裝支架不低于兩個，每個支架之間距離不大于1.5米，支架與母線槽端頭之間距離不大于500mm。
支架應用截面積不低于25平方毫米的銅編織帶與母線槽進行可靠等電位連接，并選用熱浸鍍鋅扁鋼作接地干線，通長敷設。
測量定位：根據施工圖和實際工程情況，確定母線槽的安裝高度和路徑，盡量在一條直線上鋪短路徑，并避免與大口徑管道和電纜橋架的安裝位置沖突。
支吊架制作與安裝：
安裝支架為熱浸鍍鋅（鍍鋅厚度≥12μm）型材，用不低于50x50x5mm角鋼或不低于10號槽鋼制做。
每節母線槽安裝支架不低于兩個，每個支架之間距離不大于1.5米，支架與母線槽端頭之間距離不大于500mm。
支架應用截面積不低于25平方毫米的銅編織帶與母線槽進行可靠等電位連接，并選用熱浸鍍鋅扁鋼作接地干線，通長敷設。
三、母線槽安裝
母線槽拼接：
將母線槽連接器連接到母排上，確保母線與母線對準、外殼與外殼對準，自然地而不應強行組裝，不使母線或外殼受到額外應力。
母線槽段與段的連接口不應設置在穿越樓板或墻體處，垂直穿越樓板處應有與建筑物固定的部件支座，其孔洞四周應設置高度為50mm及以上的防水臺，并有防火封堵措施。
固定支架安裝：
為避免母線槽晃動，母線接頭處兩端、拐彎處必須增加固定支架。
母線槽穿越墻體和樓板時，應采用套管保護，并做好防火隔離措施。
母線槽拼接：
將母線槽連接器連接到母排上，確保母線與母線對準、外殼與外殼對準，自然地而不應強行組裝，不使母線或外殼受到額外應力。
母線槽段與段的連接口不應設置在穿越樓板或墻體處，垂直穿越樓板處應有與建筑物固定的部件支座，其孔洞四周應設置高度為50mm及以上的防水臺，并有防火封堵措施。
固定支架安裝：
為避免母線槽晃動，母線接頭處兩端、拐彎處必須增加固定支架。
母線槽穿越墻體和樓板時，應采用套管保護，并做好防火隔離措施。
四、防火與防水措施
防火措施：母線槽穿越防火墻、樓板時，應采取嚴密的防火隔離措施。
防水措施：母線槽穿越樓板處應砌好擋水臺，擋水臺口角方正，距地高度以50mm為宜。
防火措施：母線槽穿越防火墻、樓板時，應采取嚴密的防火隔離措施。
防水措施：母線槽穿越樓板處應砌好擋水臺，擋水臺口角方正，距地高度以50mm為宜。
五、安全與調試
安全警示：母線槽正上方外殼，生產廠家每米應噴涂“禁止踩踏”的警告信息，紅色宋體字，字體大小與外殼寬度相符。
溫度檢測：母線槽接頭預留安裝溫度檢測裝置的條件，當接頭需要加裝溫度檢測裝置時，工程總包方及母線槽廠家需配合檢測系統的安裝及調試。
調試與驗收：廠家必須根據施工圖進行現場測量、安裝及調試，并通過監理組織的專項驗收。
安全警示：母線槽正上方外殼，生產廠家每米應噴涂“禁止踩踏”的警告信息，紅色宋體字，字體大小與外殼寬度相符。
溫度檢測：母線槽接頭預留安裝溫度檢測裝置的條件，當接頭需要加裝溫度檢測裝置時，工程總包方及母線槽廠家需配合檢測系統的安裝及調試。
調試與驗收：廠家必須根據施工圖進行現場測量、安裝及調試，并通過監理組織的專項驗收。
六、其他注意事項
吊裝與搬運：不得用裸鋼絲繩吊裝和捆扎母線槽，避免損壞母線槽外殼或絕緣層。
清潔與保護：母線槽安裝過程中應保持現場清潔，減少灰塵和雜物進入母線槽內部。
施工：操作人員必須是合格的電氣安裝人員，確保施工質量和安全。
吊裝與搬運：不得用裸鋼絲繩吊裝和捆扎母線槽，避免損壞母線槽外殼或絕緣層。
清潔與保護：母線槽安裝過程中應保持現場清潔，減少灰塵和雜物進入母線槽內部。
施工：操作人員必須是合格的電氣安裝人員，確保施工質量和安全。
綜上所述，共箱母線槽的施工要點涉及多個方面，包括施工準備、測量定位與支吊架安裝、母線槽安裝、防火與防水措施、安全與調試以及其他注意事項等。在施工過程中應嚴格遵守相關規范和標準，確保施工質量和安全。
